PLATAFORMA SALVAESCALERAS
Aparato fabricado bajo la directiva europea 98/37/CE y normas nacionales aplicables
RECTAS
PLATAFORMA SALVAESCALERAS HIDRÁULICA
CARACTERÍSTICAS GENERALES
Perteneciente a la gama alta de nuestros salvaescaleras, está destinado a la eliminación de barreras arquitectónicas mediante desplazamiento horizontal para que los edificios, tanto públicos como privados y sus dependencias, dispongan de un equipo fácil de manejar y totalmente fiable, permitiendo el tránsito a todas las personas con movilidad reducida, vayan o no en silla de ruedas. No es necesaria la realización de foso ya que dispone de una rampa automatizada solidaria a los brazos de protección.
CARACTERÍSTICAS TÉCNICAS
- Sistema de impulsión por medio de un cilindro hidráulico simple efecto (tipo buzo) o telescópico sincronizado, ambos de empuje directo, a una presión nominal de 50 bar.
- Central hidráulica con electroválvula de arranque y parada progresiva y pulsador manual de descenso.
- Velocidad nominal 0,10 m/s.
- Maniobra eléctrica premontada a 24 v, de «pulsación constante». · El aparato sólo funcionará cuando el pulsador esté presionado.
- Cuadro eléctrico controlado por un autómata programable.
- Consola con botonera en plataforma: pulsador de stop tipo seta provisto de llavín (conexión/desconexión), indicación luminosa de puesta en servicio y pulsadores de subida y bajada.
- Dos paradas.
- Dimensiones estándar 1000 x 760 mm (ancho-palanca).
- Piso antideslizante.
- Posibilidad de hasta tres embarques.
- Renivelación automática: el equipo recupera el nivel de planta cuando la plataforma desciende por causas ajenas al funcionamiento habitual.
- Motor eléctrico trifásico 1 cv (750 w).
- Guías cerradas en chapa.
- Armario de chapa para grupo hidráulico y cuadro eléctrico, con llave especial de apertura.
- Acabado en RAL 7035 y RAL 9005 combinados.
SISTEMA DE SEGURIDAD
- Brazos de protección automatizados con la pulsación de subida o bajada y con sistema de embrague para situaciones de sobreesfuerzo en su movimiento al colisionar con obstáculos.
- Dispositivo antiaplastamiento bajo la plataforma.
- Contacto de seguridad en final de recorrido.
- Protección fija de chapa en zona de guías para evitar atrapamientos con las partes móviles de la plataforma.
- Rescatador de emergencia en bajada por corte de suministro eléctrico.
- Válvula de seguridad por sobrepresión.
- Paracaídas hidráulico.
OPCIONAL
- Plegado de base automatizado, mediante “presión constante” del pulsador de planta.
- Motor eléctrico monofásico 1,5 cv (1125 w).
- Mando a distancia: para realizar las mismas funciones que desde · los pulsadores de plataforma o exteriores (a presión constante).
- Llavín con retroceso en sustitución de los pulsadores.
- Preparado para intemperie.
- Otras dimensiones de plataforma (consultar).
- Otros acabados (consultar).
RANGO DE APLICACIÓN
- Capacidad de carga: 225 kg.
- Velocidad nominal 0,10 m/s.
- Cilindro hidráulico de simple efecto tipo buzo para recorridos inferiores a 1000 mm y telescópico sincronizado para recorridos comprendidos entre 1000 mm y 8000 mm, ambos de empuje directo.
- Recorrido máximo 8000 mm.
- Apta para uso de personas.
PLATAFORMA SALVAESCALERAS
DELTA
CARACTERÍSTICAS GENERALES
Aparato fabricado bajo CE y TÜV certificado conforme a las últimas normas europeas
La plataforma salvaescaleras Delta es la solución perfecta para escaleras rectas, tanto en el interior como en el exterior. La delgadez de su estructura y su silenciosidad son dos rasgos distintivos de su diseño. Es el salva escaleras más estrecho que existe en el mercado.
Perfecta para comunidades de vecinos que precisan salvar los escalones para subir a la planta de acceso al ascensor del edificio.
Cumpliendo con los mayores controles de calidad y seguridad, es una opción económica para superar los impedimentos de las escaleras de una forma cómoda y sencilla.
- Plataforma estrecha y elegante para escaleras rectas.
- Disponible en todos los colores RAL y en acero inoxidable..
- Instalación fácil y rápida.
- Disponible para interior y exterior.
- Instalación robusta y de larga duración.
CARACTERÍSTICAS TÉCNICAS
- Capacidad de carga: 225 Kg.
- Dimensión estándar: 700 mm x 750 mm y 750 mm x 850 mm.
- Inclinación de la guía: 0° – 52°.
- Motor:24V DC, por batería.
- Velocidad:0,12 m/s.
- Sistema de tracción:
- Alimentación eléctrica:1×110/220 V.
- Anchura plegada:37 cm.
- Anchura desplegada: 64,5 cm.
- Color estándar: RAL 9007 y/o RAL 7035.
- Suelo de goma negra de botones antideslizante.
OPCIONAL
- Asiento plegable.
- Versión solo asiento.
- Colores de rail de distinto RAL.
- Raíl en acero inoxidable.
- Peana máxima de 1.250 mm x 900 mm.
- Rampa de acceso frontal motorizada.
- Pilares de soporte recubiertos o galvanizados.
- Unidad de aviso visual y acústico.
- Funda protectora para cabina/plataforma exterior (plástico).
RANGO DE APLICACIÓN
- Capacidad de carga: 225 Kg.
- Velocidad: 0,12 m/seg.
PLATAFORMA SALVAESCALERAS V64
CARACTERÍSTICAS GENERALES
Aparato fabricado bajo Directiva Europea 2006/42/CE, y está certificada IMQ.
Directiva Europea 2004/108 CEE (Compatibilidad electromagnética) y Directiva Europea 2006/95/ CEE (Baja tensión) y Normativa EN81/40.
El desplazamiento de la persona discapacitada, directamente en silla de ruedas, es posible incluso para sujetos parapléjicos o tetrapléjicos. El cómodo panel de mandos puede ser utilizado por un acompañante que podrá, en su caso, supervisar el transporte de la persona discapacitada.
La autonomía de la persona en silla de ruedas queda en todo caso garantizada por los automatismos aplicados a las barras de seguridad y a las superficies de acceso y de bajada.
CARACTERÍSTICAS TÉCNICAS
- El práctico panel de mandos acciona todas las funciones y se mueve en automático: el movimiento de las barras de seguridad, de las bandas de subida y bajada, la apertura y cierre de la plataforma, son motorizados.
- La plataforma es de aluminio estriado, con la superficie recubierta de material antideslizante, concebida para el transporte del usuario de pie o en silla de ruedas; vuelco electro-mecánico con funcionamiento automático; dotada de bandas móviles motorizadas por los lados de subida y de bajada con función de contención durante la marcha y de rampa de embarque/desembarque durante la maniobra de acceso a la plataforma.
- Pendiente que puede superar: Desde 0° hasta 45°.
- Anclajes de la guía: Mediante soportes verticales fijados a los escalones con tacos mecánicos, o bien a la pared, en caso de paredes maestras.
- Mandos: A bordo, de subida y bajada, accionables mediante el panel de mandos incluido, protegidos contra el golpe accidental, de tipo «hombre presente» (permiten el funcionamiento sólo si se mantienen pulsados), llave extraíble y botón de parada de emergencia. En los pisos, botones de llamada que se aplican a la pared, con pulsador de parada de emergencia, interruptor de llave extraíble y función de llamada y envío a los pisos (funcionan únicamente con salva escaleras y plataforma cerrados). Funciones de «Aparcamiento» y de «Preparado para el embarque»).
- Espacio ocupado por el riel en la escalera: Con anclaje en pared: 65 mm. Mediante soportes verticales fijados a los escalones: 120 / 162 mm.
- Anchura mínima escalera: En función de la anchura de la plataforma, mínimo 895 mm.
- Sistema de tracción: Mediante sistema de piñón-cremallera, con piñón de acero templado, accionado directamente con un reductor irreversible.
- Motor: 230 Vca, 750 W con par de arranque alto y dotado de freno electromagnético.
- Alimentación eléctrica: 230 Vca 50/60 Hz monofásico con conductor de tierra (60 Hz disponible sólo en la versión con motor de 750 W).
- Velocidad Nominal: 0,07 m/s.
- Maniobra de Emergencia: Manual mediante volante liso.
- Carga: Hasta 300 kg en pendientes menores o iguales a 40°; hasta 250 kg en pendientes de hasta 45°.
SISTEMA DE SEGURIDAD
- Parada automática de la marcha del salva-escaleras en presencia de obstáculos.
- Sistema anti cizallado (es decir: anti-corte, en los laterales del cuerpo de máquina y mediante las bandas móviles de la plataforma).
- Sistema anti choque (en los laterales del cuerpo de máquina y mediante las bandas móviles de la plataforma).
- Sistema anti aplastamiento (en la superficie inferior de la plataforma y en la superficie inferior del cuerpo de máquina).
- Dispositivo de control de carga (inhabilita el funcionamiento del salva-escaleras en caso de que la carga supere el valor admitido).
- Paracaídas tipo mecánico de agarre progresivo, accionado directamente por un limitador de velocidad y dotado de micro interruptor de seguridad con elemento de conexión para la interrupción de la alimentación eléctrica al motor.
- Mandos protegidos contra uso accidental y activables solo con operador presente.
- Llave extraíble.
- Paro de emergencia.
- Maniobra manual de emergencia.
- Amortiguador mecánico progresivo.
- Limitador de velocidad.
- Bandas de contención automáticas.
- Asideros.
- Alarma luminosa y acústica de sobrecarga.
OPCIONAL
- Lona protectora.
- Apertura automatizada.
- Plataforma de dimensiones especiales (1.050 mm x 770 mm y 1.250 mm x 800 mm).
- Señal acústica de movimiento.
- Señal luminosa de movimiento.
- Asiento atornillado.
- Columna mando a distancia.
- Barras retráctiles.
- Mandos vía radio.
- Seguridad adicional de cadena y plásticos anti fuego.
RANGO DE APLICACIÓN
- Carga: Hasta 300 kg en pendientes menores o iguales a 40°; hasta 250 kg en pendientes de hasta 45°.
- Velocidad Nominal: 0,07 m/s.
CURVAS

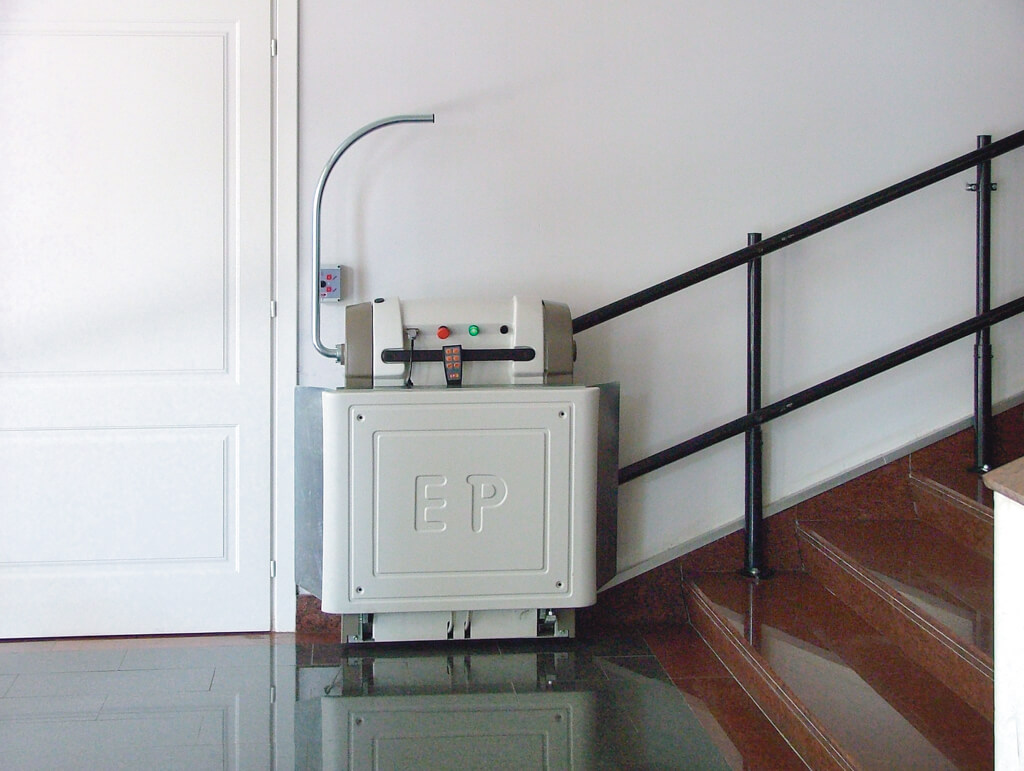

PLATAFORMA SALVAESCALERAS
STEPPER
CARACTERÍSTICAS GENERALES
Aparato fabricado bajo Directiva 2006/42 CE y las normas nacionales aplicables.
Directiva 2006/95/CEE (aparatos eléctricos, directiva de bajo montaje) y Directiva 2004/108/CEE (compatibilidad electromagnética).
El salvaescaleras Stepper es un sistema de transporte para personas realizado para los minusválidos y las personas mayores. El sistema de tracción utilizado hace que su deslizamiento en los carriles sea más suave y la marcha más silenciosa respeto a los modelos con cremallera.
Un cuidado especial ha sido reservado para la comodidad de marcha: el silencio de ejercicio, la fácil accesibilidad y un avance muy suave hacen que sea adecuado para cualquier escalera.
Muy flexible, se puede instalar en cualquier tipo de escalera, recta o curva, con fijación en el peldaño o en la pared.
Su impacto estético reducido no perjudica su instalación incluso en escaleras “importantes”.
CARACTERÍSTICAS TÉCNICAS
- Carga máxima: 225 Kg.
- Velocidad: 0,10 m/seg.
- Tensión de alimentación 230 V (Monofásica).
- Base automatizada.
- Suelo de aluminio antideslizante.
- Brazo de seguridad motorizado en lado de bajada.
- Carril de doble pista a sección tubular.
- Motor 0,70 Kw posicionado a bordo con freno electrónico.
- Grupo de tracción de adherencia sobre las guías comandados por un motor reductor irreversible.
- Movimiento a través de dos baterías en el interior de la máquina.
- Color: RAL 7035 Y RAL 9005 combinados.
- Espacio ocupado por la guía: 150 mm.
- Espacio ocupado por la plataforma cerrada: 450 mm.
SISTEMA DE SEGURIDAD
- Dispositivo anticolisión.
- Dispositivo anti-aplastamiento.
- Paracaídas.
- Bandeja para la contención de la silla de ruedas.
- Mango fijo de soporte.
- Interruptor de emergencia.
- Fin de carrera eléctrico.
OPCIONAL
- Peana fuera de estándar (600 mm x 800 mm y 750 mm x 1.000 mm).
- Brazo de seguridad en lado de subida.
- Señalador acústico y visivo.
- Patas auto-portantes (para evitar tener que fijar las patas en la pared).
- Llave de habilitación de abordo.
- Acceso frontal motorizado.
- Botonera con mandos a pared.
- Tratamiento de plataforma para exterior.
- Funda de cobertura para exterior.
- Parada intermedia con llamada y retorno.
- Colores fuera de los estándar.
RANGO DE APLICACIÓN
- Carga. 225 Kg.
- Velocidad. 0,10 m/seg.
- Recorrido máximo: 15 metros.
PLATAFORMA SALVAESCALERAS OMEGA
CARACTERÍSTICAS GENERALES
Aparato fabricado bajo CE y TÜV certificado conforme a las últimas normas europeas
La plataforma salvaescaleras Omega se integra naturalmente en cualquier ubicación. Tanto para usos privados como públicos, escaleras rectas o curvas, es sinónimo de movilidad y calidad de vida.
Debido a la optimización extrema del espacio y la construcción compacta de la plataforma, su instalación es posible en casi todas las escaleras.
- Para escaleras curvas y rectas con cambio de pendiente en espacios reducidos.
- Curvas interiores y exteriores con radio pequeño.
- Maquina robusta para la intemperie.
- Guía hasta 85m.
- Disponible en todos los colores RAL y en acero inoxidable.
- Diseño compacto y elegante
CARACTERÍSTICAS TÉCNICAS
- Capacidad de carga: 250 Kg.
- Dimensión estándar: 700 mm x 750 mm; 750 mm x 850 mm ; 800 mm x 900 mm ; 800 mm x 1.000 mm.
- Inclinación de la guía: 0° – 60°.
- Motor:24V DC, por batería.
- Velocidad:0,10 m/seg.
- Alimentación eléctrica:1×110/220 V o 3x380V
- Uso:Interior y exterior.
- Anchura plegada:37 cm.
- Anchura desplegada: 64,5 cm.
- Color estándar: RAL 7035.
- Suelo de goma negra de botones antideslizante.
OPCIONAL
- Asiento plegable.
- Versión solo asiento.
- Colores de rail de distinto RAL.
- Raíl en acero inoxidable.
- Peana máxima de 1.250 mm x 900 mm.
- Rampa de acceso frontal motorizada.
- Pilares de soporte recubiertos o galvanizados.
- Unidad de aviso visual y acústico.
- Funda protectora para cabina/plataforma exterior (plástico).
- Motor extra grande de 2,2 Kw para recorridos mayores de 15 metros.
- Curvas especiales.
- Plataforma de dimensiones especiales (Ancho: 600-900mm , Largo: 700-1200 mm).
- Plataforma con capacidad de carga: 300 Kg.
- Dispositivo seguridad por presión en suelo de plataforma y en rampas de acceso.
- Botón de stop de emergencia.
RANGO DE APLICACIÓN
- Capacidad de carga: 250 Kg a 300 Kg.
- Velocidad: 0,10 m/seg.
PLATAFORMA SALVAESCALERAS V65
CARACTERÍSTICAS GENERALES
Aparato fabricado bajo Directiva Europea 2006/42/CE, y está certificada IMQ.
Directiva Europea 2004/108 CEE (Compatibilidad electromagnética) y Directiva Europea 2006/95/ CEE (Baja tensión) y Normativa EN81/40.
La plataforma es la solución idónea para que las personas discapacitadas o inhabilitadas en silla de ruedas o equivalente, puedan superar una escalera o una serie de peldaños, con la máxima seguridad.
El desplazamiento de la persona discapacitada, directamente en silla de ruedas, es posible incluso para sujetos parapléjicos o tetrapléjicos. El cómodo panel de mandos puede ser utilizado por un acompañante que podrá, en su caso, supervisar el transporte de la persona discapacitada.
La autonomía de la persona en silla de ruedas queda en todo caso garantizada por los automatismos aplicados a las barras de seguridad y a las superficies de acceso y de bajada.
CARACTERÍSTICAS TÉCNICAS
- El práctico panel de mandos acciona todas las funciones y se mueve en automático: el movimiento de las barras de seguridad, de las bandas de subida y bajada, la apertura y cierre de la plataforma, son motorizados.
- La plataforma es de aluminio estriado, con la superficie recubierta de material antideslizante, concebida para el transporte del usuario de pie o en silla de ruedas; vuelco electro-mecánico con funcionamiento automático; dotada de bandas móviles motorizadas por los lados de subida y de bajada con función de contención durante la marcha y de rampa de embarque/desembarque durante la maniobra de acceso a la plataforma.
- Pendiente que puede superar: Desde 0° hasta 45°.
- Anclajes de la guía: Mediante soportes verticales fijados a los escalones con tacos mecánicos, o bien a la pared, en caso de paredes maestras.
- Mandos: A bordo, de subida y bajada, accionables mediante el panel de mandos incluido, protegidos contra el golpe accidental, de tipo «hombre presente» (permiten el funcionamiento sólo si se mantienen pulsados), llave extraíble y botón de parada de emergencia. En los pisos, botones de llamada que se aplican a la pared, con pulsador de parada de emergencia, interruptor de llave extraíble y función de llamada y envío a los pisos (funcionan únicamente con salva escaleras y plataforma cerrados).
- Espacio ocupado por el riel en la escalera: Con anclaje en pared: 160 mm. Mediante soportes verticales fijados a los escalones: en función de la anchura de plataforma.
- Anchura mínima escalera: En función de la anchura de la plataforma, mínimo 1.130 mm.
- Sistema de tracción: Mediante sistema de piñón-cremallera, con piñón de acero templado, accionado directamente con un reductor irreversible.
- Motor: 230 Vca, 1 Kw con par de arranque alto y dotado de freno electromagnético.
- Alimentación eléctrica: 230 Vca 50/60 Hz monofásico con conductor de tierra (60 Hz disponible sólo en la versión con motor de 750 W).
- Velocidad Nominal: 0,07 m/seg.
- Maniobra de Emergencia: Manual mediante volante liso.
- Carga: Hasta 300 kg en pendientes menores o iguales a 40°; hasta 250 kg en pendientes de hasta 45°.
SISTEMA DE SEGURIDAD
- Parada automática de la marcha del salvaescaleras en presencia de obstáculos.
- Sistema anti cizallado (es decir: anti-corte, en los laterales del cuerpo de máquina y mediante las bandas móviles de la plataforma).
- Sistema anti choque (en los laterales del cuerpo de máquina y mediante las bandas móviles de la plataforma).
- Sistema anti aplastamiento (en la superficie inferior de la plataforma y en la superficie inferior del cuerpo de máquina).
- Dispositivo de control de carga (inhabilita el funcionamiento del salva-escaleras en caso de que la carga supere el valor admitido).
- Paracaídas tipo mecánico de agarre progresivo, accionado directamente por un limitador de velocidad y dotado de micro interruptor de seguridad con elemento de conexión para la interrupción de la alimentación eléctrica al motor.
- Mandos protegidos contra uso accidental y activables solo con operador presente.
- Llave extraíble.
- Paro de emergencia.
- Maniobra manual de emergencia.
- Amortiguador mecánico progresivo.
- Limitador de velocidad.
- Bandas de contención automáticas.
- Asideros.
- Topes de recorrido eléctricos de seguridad.
- Alarma luminosa y acústica de sobrecarga.
- Emergencia Black out.
OPCIONAL
- Lona protectora.
- Plataforma de dimensiones especiales (1050 mm x 770 mm y 1250 mm x 800 mm).
- Señal acústica de movimiento.
- Señal luminosa de movimiento.
- Asiento atornillado.
- Columna mando a distancia.
- Barras retráctiles recogidas dentro del cuerpo mismo de la máquina (excluida plataforma 1.250 x 800 mm).
- Mandos vía radio.
- Seguridad adicional de cadena y plásticos anti fuego.
RANGO DE APLICACIÓN
- Carga: Hasta 300 kg en pendientes menores o iguales a 45°; hasta 200 kg en pendientes de hasta 45°.
- Velocidad Nominal: 0,07 m/seg.
HORARIOS
De Lunes a Viernes
08:00h – 15.00h
CONTACTO
C/ XII, 12
04710 El Ejido (Almería)
Teléfono: 950 48 16 10
info@gruporomaelevacion.es
ÚLTIMOS PROYECTOS
Ascensor Paronámico30 octubre 2015 - 5:09 PM
Silla Curva30 octubre 2015 - 5:07 PM
